Type: | AC Output | Power: | 10Kvar |
---|---|---|---|
Current: | 10A | Material: | Copper/Aluminum |
Protection: | IP20 | Cooling: | Air Cooling |
Terminal: | Bezpieczny dla palców | Silicon steel: | Low losses |
High Light: | Reaktor trójfazowy 7,5 kW,reaktor wyjściowy AC 10 A 10 kW |

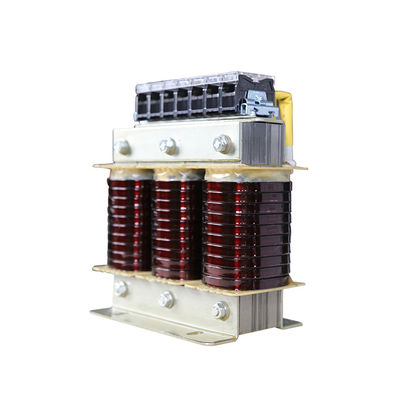

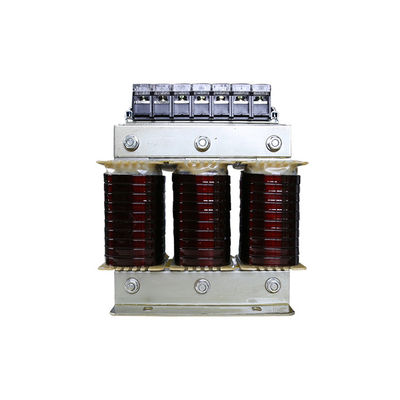

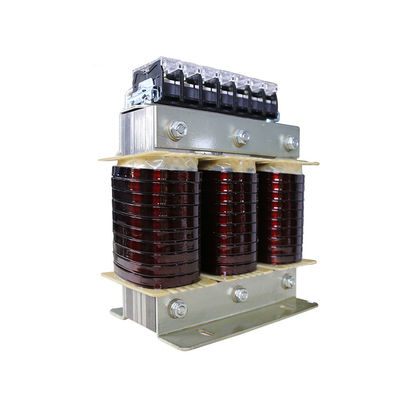

Wyjście prądu przemiennego Reaktor trójfazowy 7,5 kW 10 A 10 kvar Miedź / aluminium
Cechy
Zaleca się stosowanie dławików wejściowych w następujących okolicznościach:
1. przetwornice częstotliwości połączone równolegle.
2. Zasilacz liniowy ma wyraźne zakłócenia pochodzące od innych urządzeń (zakłócenia, przepięcie).
3. występuje asymetria napięć między fazami zasilania sieciowego, przekraczająca 1,8% napięcia znamionowego.
4. duża liczba konwerterów jest zainstalowana na tej samej linii.
5. zmniejszyć przeciążenie cos C na kondensatorze korygującym, jeżeli w urządzeniu zastosowano urządzenie do korekcji współczynnika mocy.
6. Moc zasilacza wynosi 60 kVA i więcej, a miejsce instalacji przetwornicy częstotliwości znajduje się w odległości do 10 m od źródła zasilania o dużej mocy.
7. przetwornica częstotliwości jest zasilana z linii o bardzo niskiej impedancji (10 razy większej niż wartość znamionowa przetwornicy).
Specyfikacja
Pojemność (kVar) | Pojemność reaktora (wojna) | Prąd znamionowy (A) |
Indukcyjność (mH) |
Wymiar Dł.*Gł.*Wys. (mm) |
Rozmiar instalacji A*B (mm) |
Rozmiar instalacji (mm) |
1,5-2,2 | 10 | 2% | 1.4 | 160*120*160 | 80*60 | 10*18 |
3,7 · 5,5 | 15 | 2% | 0,934 | 160*135*140 | 80*60 | 10*18 |
7,5 | 20 | 2% | 0,7 | 160*135*140 | 80*60 | 10*18 |
11 | 30 | 2% | 0,467 | 160*135*140 | 80*60 | 10*18 |
15 | 40 | 2% | 0,36 | 160*135*140 | 80*60 | 10*18 |
18-18,5 | 50 | 2% | 0,28 | 160*140*140 | 80*75 | 10*18 |
22 | 60 | 2% | 0,233 | 160*140*140 | 80*75 | 10*18 |
30 | 80 | 2% | 0,175 | 160*150*140 | 80*85 | 10*18 |
37 | 90 | 2% | 0,156 | 160*150*140 | 80*85 | 10*18 |
45 | 120 | 2% | 0,117 | 160*160*140 | 80*95 | 10*18 |
55 | 150 | 2% | 0,093 | 225*150*190 | 120*85 | 12*20 |
75 | 200 | 2% | 0,07 | 225*150*190 | 120*85 | 12*20 |
90-93 | 230 | 2% | 0,061 | 225*160*190 | 120*95 | 12*20 |
110 | 250 | 2% | 0,056 | 225*160*190 | 120*95 | 12*20 |
132 | 290 | 2% | 0,048 | 260*170*250 | 135*85 | 12*20 |
160 | 330 | 2% | 0,042 | 260*170*250 | 135*95 | 12*20 |
185 | 390 | 2% | 0,036 | 260*180*250 | 135*95 | 12*20 |
220 | 490 | 2% | 0,029 | 290*200*310 | 135*95 | 12*20 |
240-250 | 530 | 2% | 0,026 | 290*200*310 | 135*95 | 12*20 |
280 | 600 | 2% | 0,023 | 290*210*310 | 135,105 | 12*20 |
300-315 | 660 | 2% | 0,021 | 290*210*310 | 135*105 | 12*20 |
350-355 | 720 | 2% | 0,019 | 290*230*310 | 135*125 | 12*20 |
380 | 800 | 2% | 0,018 | 290*230*310 | 135*125 | 12*20 |
450 | 1000 | 2% | 0,014 | 360*220*420 | 160*120 | 12*20 |
550 | 1250 | 2% | 0,011 | 360*230*420 | 160*130 | 12*20 |
630 | 1600 | 2% | 0,009 | 360*260*420 | 160*160 | 12*20 |
