Type: | Pad mounted | Primary voltage: | 13800Y/7970V or 13200Y/7620V |
---|---|---|---|
Secondary voltage: | 480Y/277V | Frequency: | 60Hz |
Part: | Live Front or Dead Front | Cooling: | ONAN |
Material: | Alumnium | Power: | 75KVA-3750KVA |
High Light: | Transformator typu oleju 2500KVA,transformator trójfazowy 60 Hz,transformator typu oleju aluminiowego |

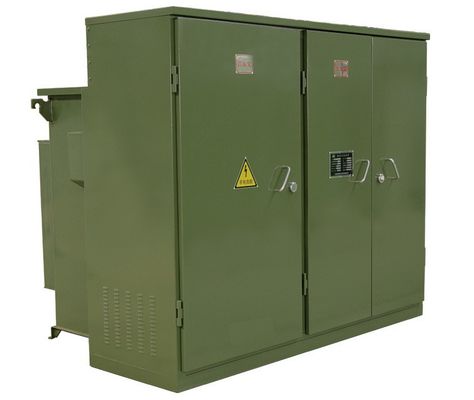

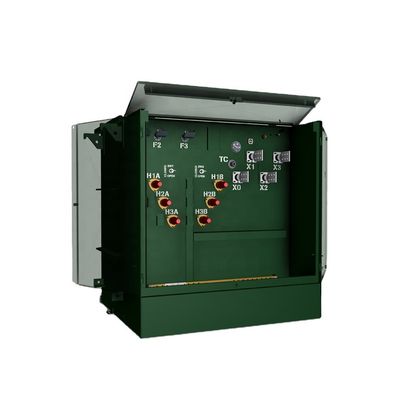

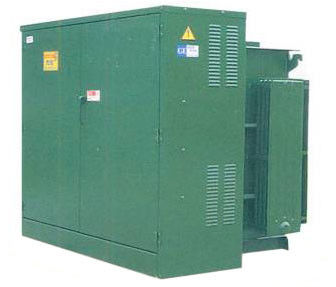

2500KVA Trójfazowy transformator typu olejowego montowany na podkładce Live Front Dead Front
Cechy:
1) Dead front (lub live front), zasilanie w pętli.
2) studzienki i wkładki 200 A.
3) Dodatkowe łopaty z podporami.
4) Wskaźnik poziomu oleju.
5) 4-pozycyjny rozłącznik obciążenia
6) Wskaźnik temperatury oleju.
7) Manometr/próżniomierz.
8) Zawór spustowy z próbnikiem.
Specyfikacja:
Dane techniczne trójfazowego transformatora montowanego na podkładce | ||||||
Moc znamionowa (KVA) | Strata (W) | Wymiar (mm) | Waga (kg) | |||
Strata bez obciążenia (W) | Strata pod obciążeniem (W) | W | D | H | ||
75KVA | 180 | 1250 | 1390 | 910 | 1430 | 645 |
150KVA | 280 | 2200 | 1510 | 980 | 1530 | 989 |
300KVA | 480 | 3650 | 1660 | 1080 | 1680 | 1415 |
500KVA | 680 | 5100 | 1810 | 1160 | 1790 | 1905 |
750KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 |
1000KVA | 1150 | 10300 | 1651 | 1549 | 1854 | 3235 |
1500KVA | 1640 | 14500 | 2210 | 1470 | 2150 | 5835 |
2000KVA | 2160 | 20645 | 2380 | 1600 | 2220 | 6430 |
2500KVA | 2680 | 27786 | 3070 | 1650 | 2330 | 8865 |
3000KVA | 3300 | 30300 | 3260 | 1850 | 2460 | 11300 |
3750KVA | 4125 | 37875 | 4080 | 2060 | 2680 | 14400 |
Opis:
Możemy wykonać tę podstację jako wymagania użytkowników i klientów na podstawie ich rysunku / schematu pojedynczej linii (SLD) i potrzebujemy. Projektujemy i produkujemy tę podstację zgodnie z międzynarodową normą IEC1330, HVstandard IEC62271-200.
Przedział HV i LV ma ukończoną funkcję.
1.) Komora HV ma różne metody zasilania podczas testowania zasilania w jednym czasie, może być również instalowana z urządzeniami do testowania HV, aby sprostać wymaganiom testowania HV.
2.) Przedział transformatora można wybrać S11, S13 lub inny transformator zanurzony w oleju o niskim zużyciu i transformator suchy.Przedział transformatora wyposażony jest w automatyczne układy chłodzenia wiatrem startowym oraz układy oświetleniowe.
3.) Przedział niskiego napięcia może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną konstrukcję jako system zasilania elektrycznego, ma wiele funkcji, takich jak dystrybucja światła, dystrybucja mocy, moc bierna, testowanie mocy elektrycznej itp. poprawić jakość dystrybucji energii i zadowolić użytkownika.
Ten korpus podstacji ma głównie materiał metalowy, materiał ze stali nierdzewnej, materiał niemetalowy ... który może wybrać użytkownik i klienci
Ta podstacja jest bardzo ważną jednostką dystrybucji i zasilania w sieci kablowej. Jest to rodzaj kompletnego zestawu zasilaczy z kontrolą HV, ochroną i konwersją, dystrybucją. Używana w 3-fazowym prądzie zmiennym 50 Hz i prądzie znamionowym maks. 1600 KVA transformator. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkaniowych, szpitalach, centrach handlowych, wieżowcach i innych systemach dystrybucji.
W przypadku tej podstacji produkujemy i eksportujemy głównie typy 11KV, 15KV, 20KV, 24KV, 33KV.
Często zadawane pytania
1. P: Czy mogę zamówić próbkę?
Odp .: Tak, z zadowoleniem przyjmujemy zamówienie próbki w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
Odp .: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
A: 24 miesiące od B/L.Jeśli wystąpią jakiekolwiek problemy z akcesoriami, po prostu prześlij zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatną usługę.W zależności od liczby produktów bezpłatnie dostarczymy łatwo uszkodzone akcesoria.możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy dostępny jest OEM/ODM?
O: Tak, jest!Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi niestandardowe:
A.Dostosowany kolor i specjalna funkcja.
B.Dostosowane pudełko.
C.Wydrukuj logo klienta.
D.Twoje inne pomysły na produkt, możemy pomóc Ci je zaprojektować i wdrożyć do produkcji.Powyższe niestandardowe usługi muszą zostać potwierdzone przed rozpoczęciem produkcji.
5. P: Jak kontrolować jakość produktów?
Odp .: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE.Mamy profesjonalnych inżynierów.Pracownicy są ściśle zobowiązani do wytwarzania produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych. Osoby nadzorujące kontrolę jakości będą regularnie kontrolować produkcję.Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po ukończeniu produktów.
