Usage: | Machine | Coil number: | Double winding and multi-winding |
---|---|---|---|
Primary voltage: | 480Y/277V | Secondary voltage: | 240Y/139V |
Frequency: | 50/60Hz | Material: | 100% Copper Wire |
Advantage: | OEM/ODM Service | Design: | Full load operation |
High Light: | Transformator izolacyjny UPS z pełnym obciążeniem,transformator z podwójnym uzwojeniem pełnego obciążenia,transformator izolacyjny UPS z drutem miedzianym |

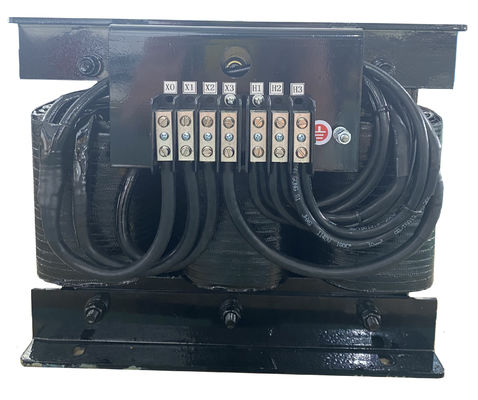

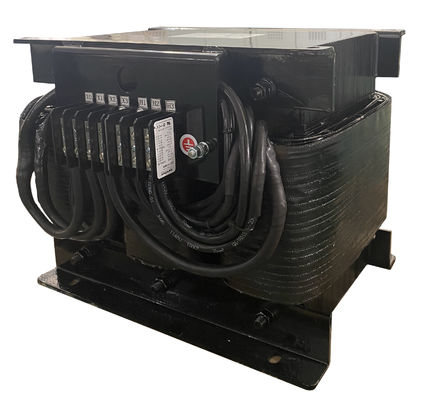

Praca przy pełnym obciążeniu Transformator izolacyjny UPS 50/60 Hz 100% drut miedziany
Cechy
Transformator izolacyjny typu suchego to transformator konstrukcyjny z wieloma cewkami (podwójna cewka i więcej).Uzwojenie pierwotne i wtórne są izolowane od siebie.Jego współczynnik transformacji jest stały i stuknięty.Może zwiększać lub obniżać.Oprócz zmiany napięcia, transformator separacyjny może również elektrycznie izolować od siebie uzwojenie wejściowe i wyjściowe, aby uniknąć niebezpieczeństw związanych z dotknięciem obiektów pod napięciem (lub części metalowych, które mogą zostać naładowane z powodu uszkodzenia izolacji) oraz uziemieniem na w tym samym czasie;ponadto transformator izolacyjny ma również pewien wpływ na tłumienie różnych zakłóceń.
Główne dane
Nazwa produktu | Trójfazowy transformator separacyjny |
Model produktu | SG/QZB/SBK/Transformator mocy/ZSG/SBDG/EPS UPS |
Materiał uzwojenia | Emaliowany drut miedziany lub emaliowany drut aluminiowy |
Pojemność | 100VA ~ 5000KVA |
Napięcie wejściowe | 415 V lub dostosowane |
Napięcie wyjściowe | 380 V lub dostosowane |
Częstotliwość | 50/60 Hz |
Rodzaj połączenia | DYN11/YYN0 |
Poziom izolacji | F/H |
Poziom ochrony obudów | IP00 lub wyższy |
Próba szczelności | 2500 V/min |
Rezystancja izolacji | >100MΩ |
Rezystancja uziemienia | 25A<100miliomów |
Test wytrzymałości na napięcie indukcyjne | 125Hz / 830V / 60s |
Metoda chłodzenia | Chłodzenie naturalne lub powietrzne |
Wzrost temperatury | ≤115 tys |
Współczynnik transformacji | <3% |
Prąd nośny powietrza | <3% |
Napięcie impedancji | około 4,5% |
Całkowite straty | 4% |
Efektywność | 80%--99% |
temperatura robocza | -15 ℃ ~ 40 ℃ (40 ℃, 90% wilgotności względnej, 56 dni) |
Temperatura przechowywania | -25 ℃ ~ 100 ℃ (40 ℃, 90% wilgotności względnej, 56 dni) |
Certyfikat | CE, ISO |
Parametr techniczny tylko w celach informacyjnych, aby uzyskać dokładnie informacje techniczne, prosimy o kontakt z nami! |
