| Nazwa marki: | WINLEY |
| Numer modelu: | D-50/5 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |
50kva Jednopasowy Transformator Naświetlany na Biegunie Rodzaj Oleju Dystrybucja 4160V Do 120/240V CSA ANSI/IEEE Standardy
Dlaczego wybrać nas?
1Transformatory na biegunach produkowane przez WINLEY mają moc nominalną w zakresie od 10 kVA do 333 kVA i spełniają normy ANSI, IEEE, CSA, IEC60076 i inne.
2Dzięki zoptymalizowanej konstrukcji elektrycznej nasze produkty są bezpieczne, stabilne i wydajne, pomagając zaoszczędzić koszty eksploatacji
3Nasze produkty zostały wyeksportowane do Ameryki Północnej, Ameryki Środkowej i Południowej, Azji Południowo-Wschodniej i innych rynków w dużych ilościach.Mamy bogate doświadczenie i możemy zapewnić kompleksowe wsparcie techniczne i usługi.

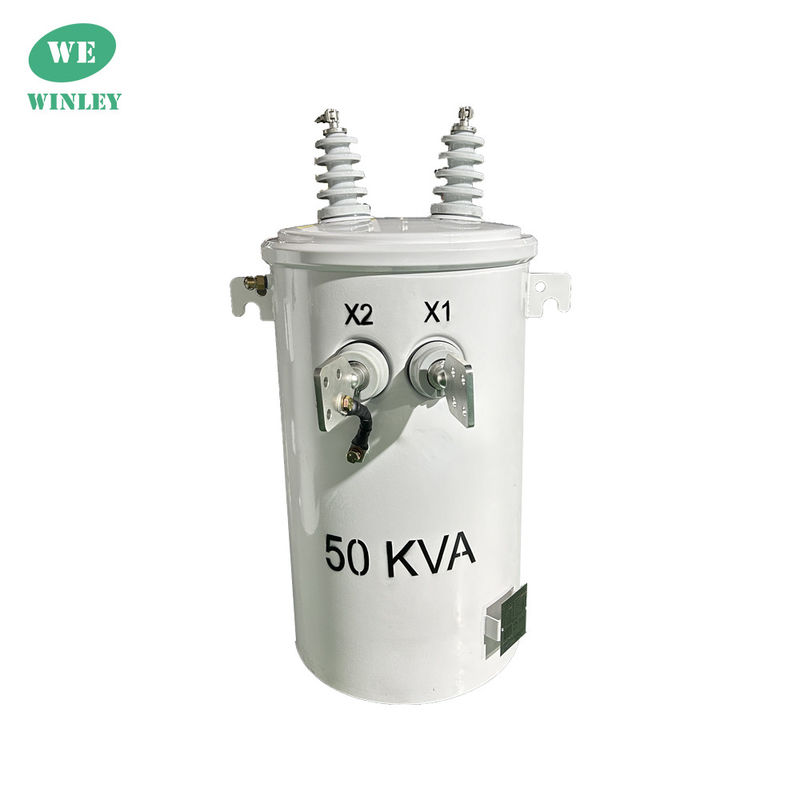

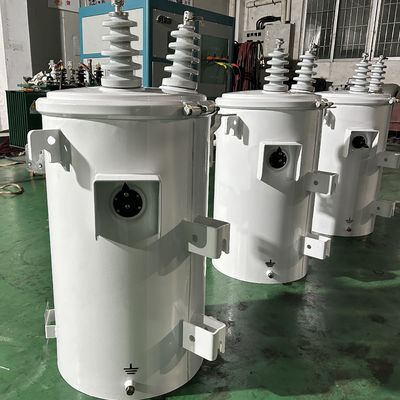

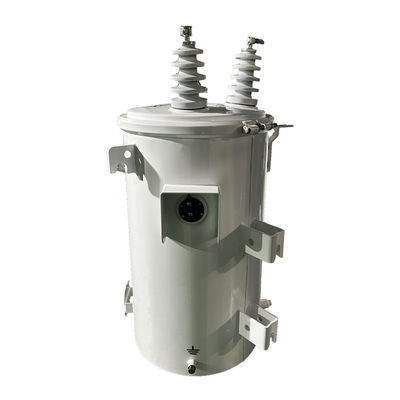

Zdjęcie produktu
Rysunek
Główne dane
| Rodzaj transformatora | Przemiennik rozkładowy |
| Faza | Jednorazowa faza |
| Pojemność | 50 KVA |
| Napięcie pierwotne | 4160V |
| Włókno wtórne | 120/240V (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 48 dBA |
Wyroby z przemiennika
1Projektowanie obwodów magnetycznych
Ważnym czynnikiem, który należy wziąć pod uwagę, jest kształt, wielkość, histereza i utrata prądu wirusowego w jądrze żelaza.
2. Projektowanie uzwojenia
W trakcie procesu projektowania należy wziąć pod uwagę takie czynniki, jak liczba zakrętów, materiał drutu, izolacja między warstwami i metoda okablowania.Wdrożenie dobrze zaplanowanego projektu uzwojenia, transformator może osiągnąć większą przepustowość i niezawodność.
3Wybór materiału izolacyjnego
Wybór odpowiednich materiałów izolacyjnych jest kluczowy dla zapewnienia bezpieczeństwa i długowieczności.odporność na wysokie temperatury, odporność na rozpad łuku i odporność na wilgoć.
4. Wypełnianie olejem pod próżnią
Jednopasowe transformatory na biegunach zazwyczaj wykorzystują metodę wypełniania olejem próżniowym.i uszczelnienie transformatorówProces olejowania próżniowego jest korzystny, ponieważ zwiększa wydajność izolacyjną i stabilność termiczną transformatora, co prowadzi do wydłużenia czasu użytkowania.
5. obróbka cieplna
Właściwości mechaniczne i wytrzymałość transformatorów można zwiększyć poprzez obróbkę cieplną.zwiększa twardość i odporność na zużycie przy jednoczesnym zmniejszeniu naprężenia i deformacji.
Specyfikacje
| 10kva-333kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
