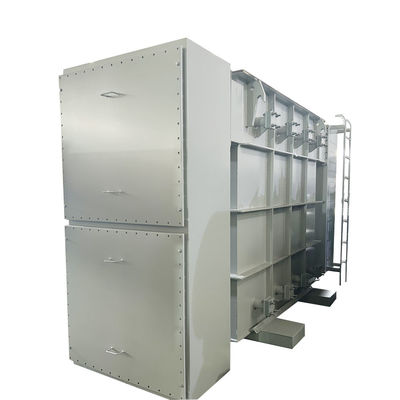

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076

Nazwa marki:	WINLEY
Numer modelu:	S-10000/25
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ISO

Rodzaj:

Transformator podstacji

Pojemność:

10 MVA (10000 KVA)

Materiał nawijania:

Miedź

Częstotliwość:

60 Hz

Napięcie pierwotne:

22900 V

Włókno wtórne:

4160V

Klasa chłodzenia:

ONAN; NA; Self-Cooled Chłodzenie własne

Wymiar:

4000*3200*3600 (dł.*szer.*wys.)

Możliwość Supply:

500 zestawów/miesiąc

Podkreślić:

22.9KV transformator podstacji

Transformator podstawy 10MVA

Transformator podstawy 4160V

Opis produktu

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standardy IEC60076

WINLEY Electric oferuje kompletną linię transformatorów dystrybucyjnych wypełnionych płynem, które spełniają aktualne normy ANSI, IEEE, CSA, AS, DOE.Włókna i maszyny, z wyłączeniem tych objętych pozycją 8421.

Transformatory podstacji zaprojektowane przez WINLEY Electric oparte są na standardzie IEC60076.,drut ołowiowy, zbiornik oleju i inne elementy, charakteryzujące się niskim częściowym wyładowaniem, niskimi stratami, niskim hałasem, lekką masą i długą żywotnością.

Struktura produktu

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 0

Rysunki produktu

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 1

Główne dane

Nie, nie, nie.	Szczegóły	Jednostka	Specyfikacja
1	Rodzaj	~	rodzaj oleju
2	Pojemność nominalna	kVA	10000
3	Numer fazy	~	3
4	Napięcie pierwotne	kV	22.9
5	Włókno wtórne	kV	4.16Y/2.4
6	Rodzaj odtwarzania	~	wyładowanie
7	Zakres wykrywania	%	±2*2.5
8	Metoda chłodzenia	~	ONAN
9	Częstotliwość nominalna	Hz	60
10	Grupa wektorów	~	Dyn1
11	Klasa izolacji	~	A
12	Wzrost temperatury	K	65/60 (olej nawijania/olej górny)
13	Utrata z wyłączeniem obciążenia	W	9500
14	Utrata na obciążeniu (75°C)	W	45000
15	Impedancja	%	7
16	Materiał nawijania	~	Cu
17	Materiał podstawowy	~	stali krzemowej
18	Materiał chłodzący		olej mineralny
19	Wymiar	mm	400032003600 (LWH)
20	Waga	kg	19000
21	Warunki eksploatacji	~	na zewnątrz
22	Poziom morza	M	≤ 1000
23	Standardowy	~	IEC60076

Zdjęcia z produkcji

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 2

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 3

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 4

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 5

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 6

10MVA Trójfazowa podstacja transformatora typu oleju Step Down 22,9KV Do 4160V Standard IEC60076 7

Standardowa cecha

*Płótna węglowa, opcjonalnie zbiornik ze stali nierdzewnej
*Puszki: z góry / z boku
*Płynów izolacyjnych: olej izolacyjny mineralny, płyn EnvirotempTM FR3TM,
*Normy: ANSI/IEEE, DOE, CSA, AS/NS, IEC itp.
* Średni wzrost nawijania 65°C

* Gęby HV i LV
* Połączenia flans HV i LV
* Miernik ciśnienia i próżni
* Miernik poziomu płynu
* Miernik temperatury płynu
*Sprężnik badawczy
* Zawór odpływowy / filtr z urządzeniem do pobierania próbek
* Wzmocnienie zbiornika
* Płytka z nazwą odporną na korozję

Specyfikacja produktu

Pojemność nominalna (kVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Symbol połączenia	Niezależność krótkiego obwodu (%)	Brak utraty obciążenia (W)	Strata w trakcie obciążenia (W)	Wymiar WHD(mm)	Waga (kg)
800	4.16KV 12.47KV 13.2KV 130,8 KV 24.94KV 34.5KV lub inne	208/120V 480/277V 600 V 12470V 13200V 13800V lub inne	Dyn1 /Wszystko Dyn11 DD0 I 11 lub inne	2.7 3.1 4.35 5.75 6.0	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
