| Nazwa marki: | WINLEY |
| Numer modelu: | S-750/5 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

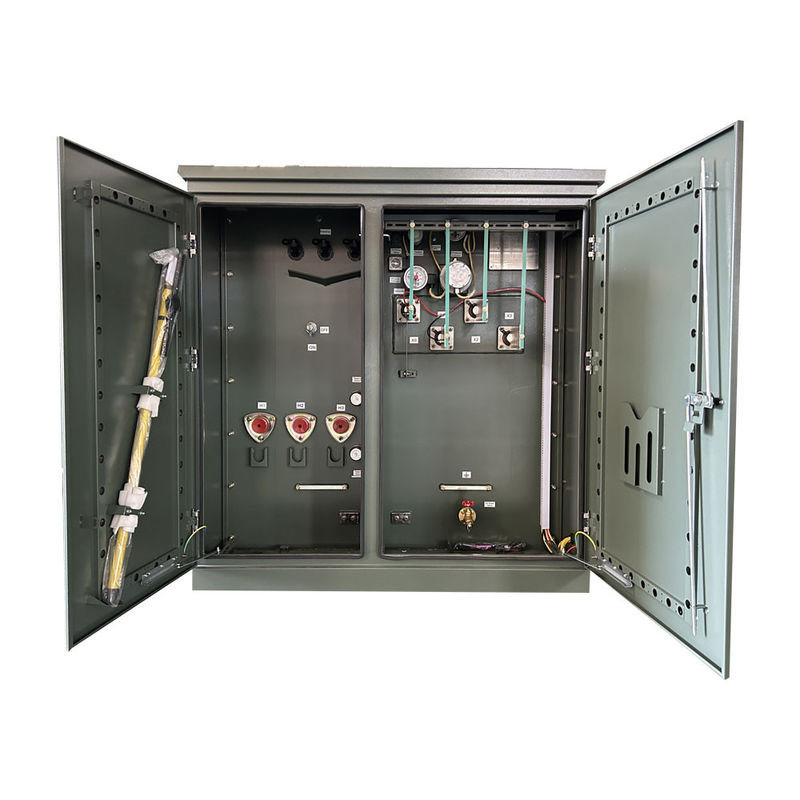

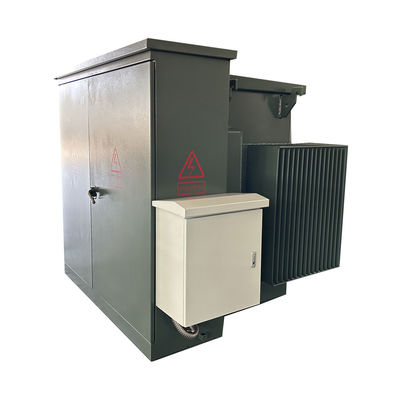

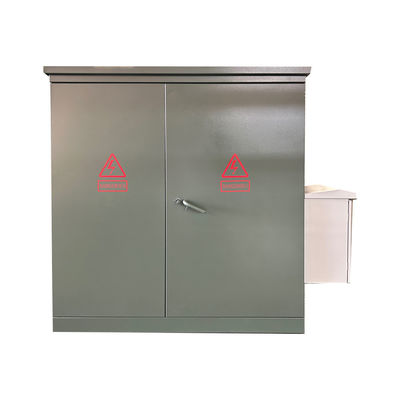

3-fazowy transformator 750 Kva podwójne napięcie 12470V i 4160V UL Certified
Pojemność:75 kVA5500 kVA
Napięcie pierwotne: 34,5KV,240,94 KV,130,8 KV,13.2KV,12.47KV,4.16KV lub inne
Włókno wtórne:690Y/400,480Y/277, 208Y/120,240Y/120 lub inne
Rodzaj paszy: Wkład pętli,Wkład promieniowy
Standardy: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA
Cechy
Trójfazowe transformatory montowane na podkładkach produkowane przez WINLEY uzyskały certyfikat UL, o mocy od 30 do 5500 kVA i napięciach do 34,5 kV.
Główne dane
| Rodzaj transformatora | Podkładka |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 750 KVA |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 12470V i 4160V |
| Przełącznik napięcia podstawowego | Przełącznik wyboru podwójnego napięcia |
| Włókno wtórne | 208Y/120 |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | E |
| Klasa chłodzenia | KNAN |
| Impedancja | 50,75% |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C |
| Poziom dźwięku | 58 dBA |
| Wymiary* | 68 W x 62 D x 72 H |
| Całkowita masa (płynna) * | 5712 funtów. |
| Efektywność w % | 990,25% |
| Brak utraty obciążenia (w watach) | +/- 985 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 6,350 W |
Rysunki techniczne
Specyfikacja
| Moc nominalna (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (V) |
Utrata bez obciążenia (W) |
Strata w trakcie obciążenia (W) |
Wysokość (mm) |
Głębokość (mm) |
Szerokość (mm) |
Waga (kg) |
Waga (kg) |
| 75 KVA | 34.5KV 4.160KV 12.47KV 13.2KV 130,8 KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 lub inne |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 KVA | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 KVA | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 KVA | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 KVA | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 KVA | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 KVA | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 KVA | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 KVA | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 KVA | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735KVA | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
