| Nazwa marki: | WINLEY |
| Numer modelu: | D-10/13.2 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

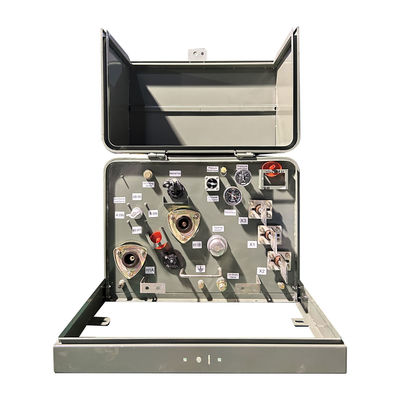

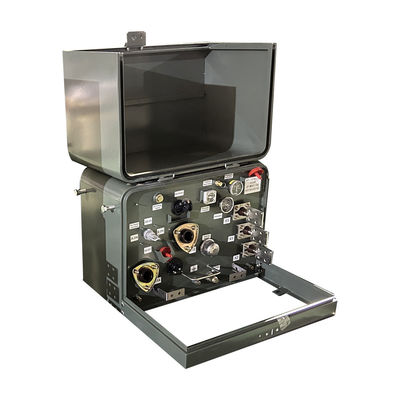

10Kva Jednopasowa podłoga zamontowana na transformatorze olej zanurzony podwójny napięcie 13200GrdY/7620 & 4160GrdY/2400
1) Podstawa transformatora łączonego, górna część szafki jest z konstrukcją z wełny skalnej, która posiada przewód wentylacyjny,może skutecznie zmniejszyć promieniowanie słoneczne i zapewnić rozpraszanie ciepła.
2) Na powierzchni całej powłoki szafki rozpyla się specjalny primer i farbę, która ma silną zdolność antykorozyjną.
3) Wnętrze można podzielić na komorę wysokiego napięcia, komorę transformatora i komorę niskiego napięcia.
4) Ponadto jest wyposażony w urządzenie automatycznego kontroli temperatury wydechowej w celu zapewnienia zakresu temperatury.
5)Każda jednostka posiada nienaganną kontrolę, naładowany wyświetlacz i system oświetlenia.
6)Wyposażenie urządzenia jest zgodne z wymogami ochrony IP33, posiada rozsądną konstrukcję, konstrukcję i technologię, jest dobrej jakości i ułatwia konserwację.
struktura produktu
Cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wstawione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A
Zdjęcia fabryczne
Główne dane
| Faza | Jednorazowa faza |
| kVA | 10 |
| Napięcie pierwotne | 13200GrdY/7620 i 4160GrdY/2400 |
| Przełącznik napięcia podstawowego | Przełącznik wyboru podwójnego napięcia |
| Włókno wtórne | 240/120V (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 60°C |
| Efektywność | Spełnienie normy DOE 2016 |
| Płyn izolacyjny | Olej mineralny |
| Klasa chłodzenia | ONAN |
| Pasza | Łącznik |
| Materiał nawijania | Miedź |
| Mieszkania | Stalowe powłoki, odporne na manipulacje z podnoszącą się pokrywą |
| Rodzaj farby | Farba i powłoka zielone Munsell |
| Wstawianie | Podkładka |
| Wymiary | 24 x 29 x 33 |
| Waga | 600 funtów |
| Oceny ratingowe | |
| Zgodnie z normą ANSI/IEEE #C57.12.25 |
Rysunki produktu
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
|
