| Nazwa marki: | WINLEY |
| Numer modelu: | D-37,5/15 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

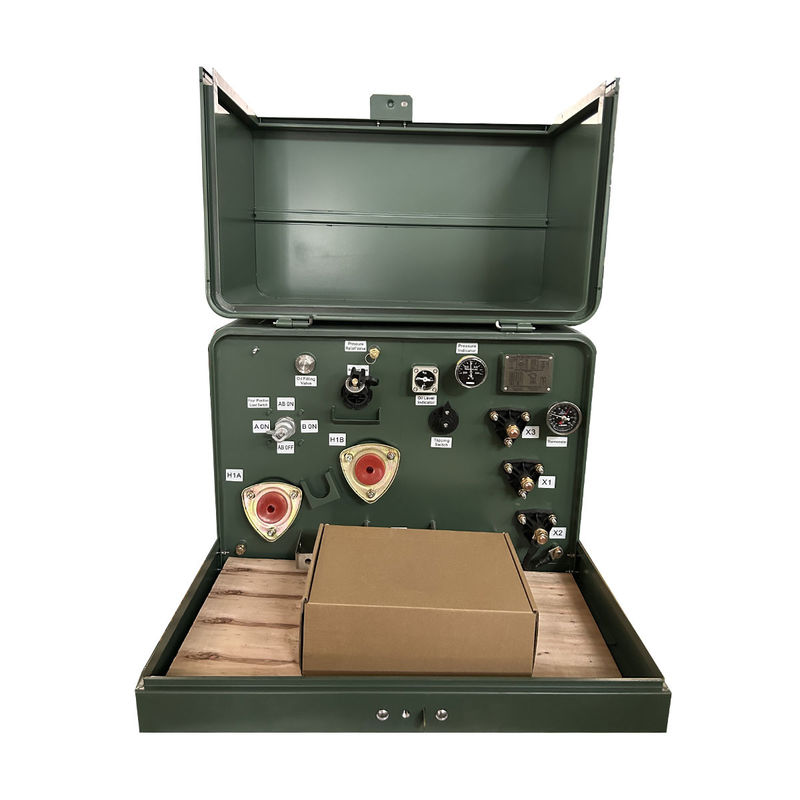

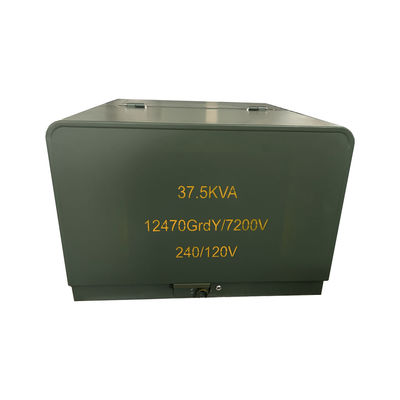

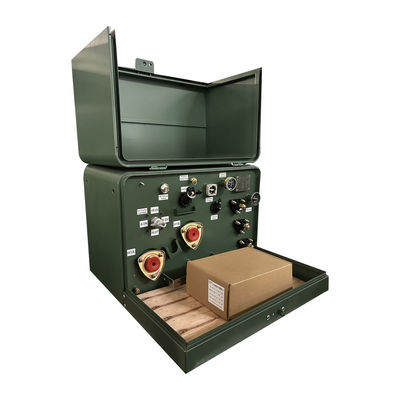

Transformator montowany na podłodze Olej jednofazowy typ 12470V do 120V 25kva 37,5Kva 50Kva 75Kva 100Kva
1)Transformatory montowane na podkładkach jednopasowych umieszczane są w szafce z drzwiami i zamkami, zwykle umieszczane na zewnątrz.
2)Wszystkie z tych transformatorów dystrybucyjnych są izolowane olejem, chłodzone siewą, dostępne w pętli lub w zasilaczu radialnym i są martwe.
3) Transformatory te są dostępne w dwóch podstawowych konfiguracjach: zasilacz radiowy i zasilacz pętlowy, które są wybierane w zależności od rodzaju obwodu, na którym zostaną wstawione.
Szczegóły dotyczące produktu
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu II |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 370,5 KVA |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 120/240 (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 2% Typowe |
| Materiał nawijania | Miedź |
| Wymiary* | 34.25''-W x 37.4''-D x 25.2''-H |
| Masa na sucho (bez oleju) * | 507.05 funtów |
| Całkowita masa (płynna) * | 1432.98 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 98.90% |
| Brak utraty obciążenia (w watach) * | +/- 135 W |
| Strata obciążenia (w watach) * | +/- 590 W |
Cechy
1) powłoka zbiornika transformatora montowanego na podkładce jednofazowej przekracza C57,12.8 i C57,12.29Pełna zgodność z IEEE C57.12.28 normy integralności obudowy.
2) Dwa zewnętrznie zaciskane uniwersalne wysokonapięciowe studnie z przędzą do pracy z pętlą lub jedna zewnętrznie zaciskana studnia z przedziałem do pracy z zasilaczem radialnym.
3) Trzy zewnętrznie zaciskane zęby niskonapięciowe z przędzanymi miedzianymi szpilkami, w tym w pełni izolowany neutralny końcowy z odłączalnym pasem podgruntowym.
4)Rzeźbione uchwytujące przyczepy; Wgłębione dno komory olejowej.
5)Przepuszczające urządzenia podnoszące ze stali nierdzewnej, zamontowane na bieżni.
6)Automatyczne urządzenie odciągające ciśnienie.
7)Olej mineralny o właściwościach elektrycznych z inhibitorem utleniania.
8)Zdejmowalny kaptur z odpornymi na korozję szczytami i beczkami ze stali nierdzewnej.
9)Kopułkowane powierzchnie górne na maszynie i przedziale olejowym w celu zapobiegania zatrzymywaniu wody.
10) wtyczka do napełniania olejem/wtyczka do poziomu oleju; wtyczka do odpływu oleju; przepisy dotyczące uziemienia zbiornika.
11)Zespół zamykający odporny na korozję z zamkniętym śrubą zabezpieczającą z pięcioramienną głową, pływającym orzechem i zamkiem.
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunek
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
